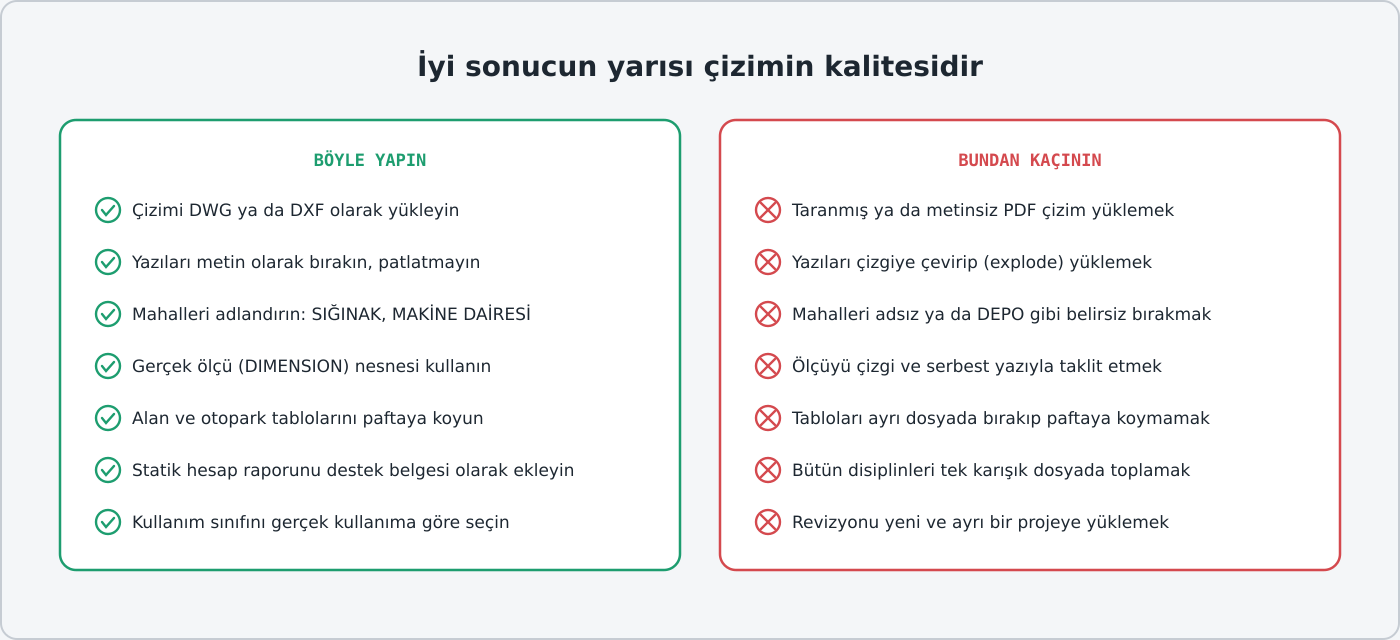

En iyi analiz sonucu için çizim hazırlama rehberi

mednox çiziminizi üç kanaldan okur: metinler, geometri ve gerçek ölçüler, tablolar. Bu üç kanal ne kadar temizse bulgular o kadar isabetli olur. Bu rehberdeki maddelerin her biri, denetim motorunun gerçekten kullandığı bir veriyi güçlendirir.

1. Çizimi DWG ya da DXF olarak yükleyin

Yerel CAD dosyası, metinleri ve ölçüleri veri olarak taşır. Çizimin PDF çıktısı ise çoğu zaman yalnız görüntüdür; taranmış ya da metinsiz bir çizim PDF'inde sistemin okuyacağı veri kalmaz. Bu yüzden metinsiz çizim PDF'leri yüklemede reddedilir. PDF'i yalnız destek belgesi (imar durumu, ruhsat, hesap raporu) olarak kullanın.

2. Yazıları patlatmayın

CAD programında yazıları çizgiye çevirmek (explode) insan gözü için fark yaratmaz ama sistem için yazıyı yok eder: çizgi kümesi artık okunabilir bir metin değildir. Mahal adları, kat isimleri, plan notları ve tablo içerikleri metin nesnesi olarak kalmalıdır. Blok içindeki metinler sorun değildir; sistem blokların içini de açarak okur.

3. Mahalleri açık adlarla etiketleyin

Sığınak denetimi SIĞINAK yazan mahali arar; asansör, makine dairesi ve otopark kontrolleri de mahal adlarından beslenir. Mahal adsızsa ya da DEPO gibi belirsiz bir ad taşıyorsa sistem tahmin etmez: bulguyu şüpheli olarak işaretler ve son kararı size bırakır. Açık etiket, şüpheli işaretini baştan önler.

4. Gerçek ölçü nesnesi kullanın

Sistem uzunluk ve alan iddialarını çizimin gerçek ölçü (DIMENSION) verisiyle doğrular. Düz çizgi ve serbest yazıyla taklit edilmiş ölçü bu doğrulamaya girmez; ölçülen değerle yazılan değer birbirini tutmadığında da bulgu üretilir. Koridor genişliği, baca ölçüsü, park yeri ölçüsü gibi denetime giren değerleri gerçek ölçü nesnesiyle verin.

5. Alan ve otopark tablolarını paftaya koyun

TAKS, emsal, bağımsız bölüm ve otopark hesapları paftadaki tablolardan okunur. Tablolar çizimde vektör olarak durursa en sağlıklı sonucu verir; gömülü elektronik tablolar (OLE) da okunur ama ayrı dosyada bırakılan tablo çizim denetimine giremez.

6. Kullanım sınıfını gerçeğe göre seçin

Proje oluştururken seçtiğiniz bina kullanım sınıfı, türe bağlı eşiklerin (örneğin su deposu asgari hacmi) doğru seçilmesini ve statik hesap raporuyla yapılan çapraz denetimleri (bina kullanım sınıfı tutarlılığı gibi) besler; madde havuzu ise tespit edilen yapı sistemine göre süzülür. Konut projesini ticari sınıfta açmak bu denetimleri yanıltır; doğru sınıf hem isabeti hem hızı artırır.

7. Destek belgelerini ekleyin

Statik hesap raporu, zemin etüdü, ısı yalıtım ve tesisat raporları ayrı bir denetim kanalıdır: sistem rapor ile çizimi çapraz kontrol eder ve yalnız çizimden görünmeyen uygunsuzlukları yakalar. Ayrıntı için Destek belgeleri sayfasına bakın.

8. Disiplinleri ayrık tutun, revizyonu aynı projeye yükleyin

Her disiplinin kendi çizimini yükleyin; mimari altlık diğer disiplinlerin konum doğrulamasını güçlendirir. Revize çizimi yeni bir projeye değil aynı projeye yükleyin: yeni teknik muayene açılır ve giderilen, devam eden, yeni bulgular ayrı raporlanır.
